Электроустановочный крепёж

Электроустановочный крепёж становится неотъемлемой частью нашей жизни. Он используется в различных сферах, от строительства и промышленности до бытовых нужд.

Электроустановочный крепёж представляет собой специальные изделия, предназначенные для монтажа и фиксации электрооборудования, проводов и кабелей. Он обеспечивает надёжное крепление элементов электрической системы, что гарантирует их безопасное и эффективное функционирование. Сегодня мы поговорим про крепеж, который представлен в компании 23 Болта.

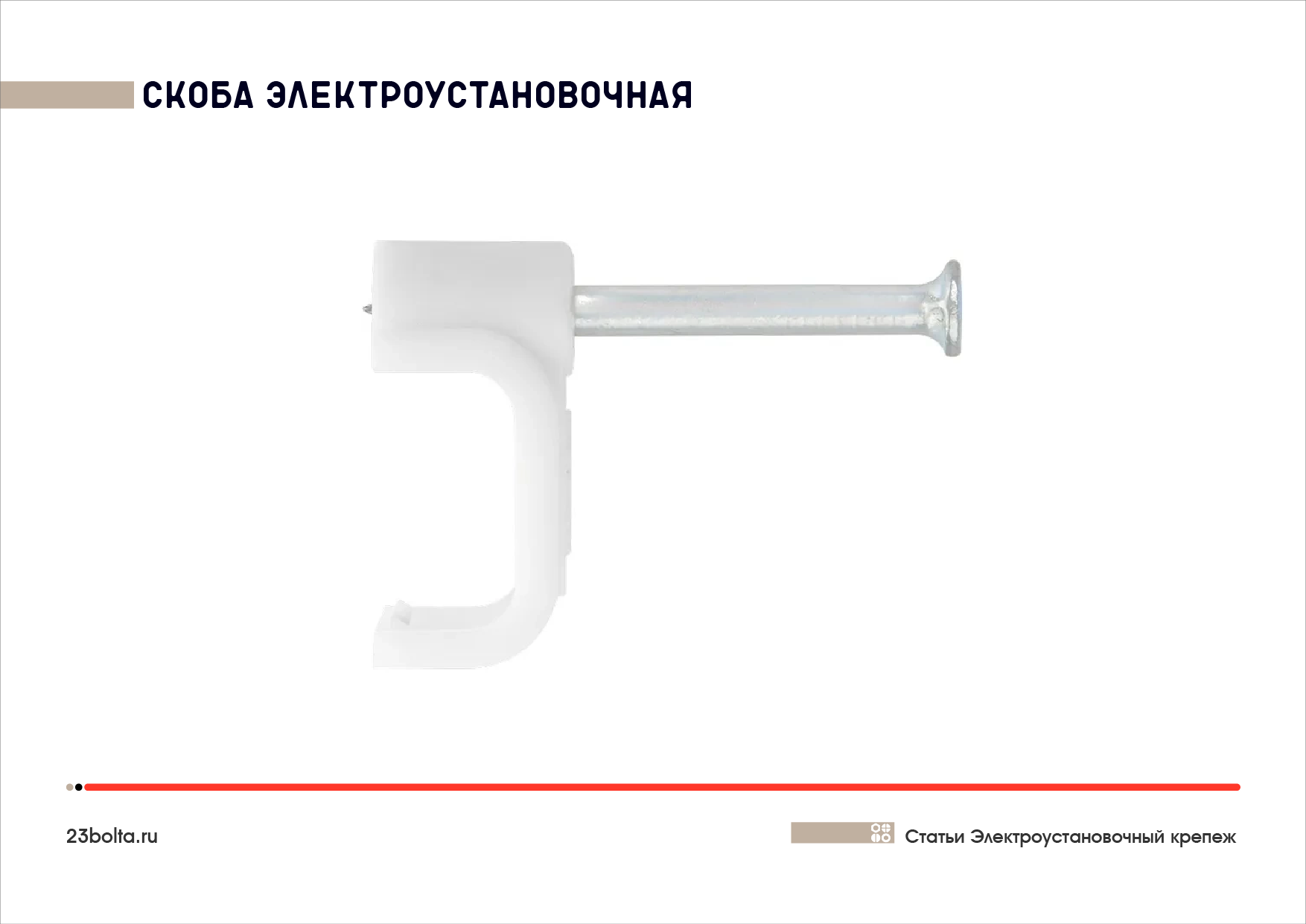

Скобы электроустановочные

Скобы электроустановочные предназначены для фиксации кабелей, проводов и других элементов электроустановок на различных поверхностях (стенах, потолках, колоннах и т. д.). Они обеспечивают надёжное крепление и организацию кабельных систем, что важно для безопасности и эстетичного вида электроустановок.

Изделие крепежного типа имеет широкое применение в различных областях: прокладывание электросетей в жилые и коммерческие здания градостроительства; монтаж в производственных помещениях для крепления силовых и контрольных кабелей. Можно еще долго перечислять области применения, но мы закончим на основных.

Скобы представляют собой один из самых востребованных видов крепежа, используемый в 85% случаев монтажа электропроводки. Их основное назначение - надежная фиксация кабелей на различных поверхностях:

• Бетонные и кирпичные стены
• Металлические конструкции
• Деревянные основания
• Потолочные перекрытия

Особенности изделия

Материал

Скобы могут быть изготовлены из различных материалов, таких как сталь, нержавеющая сталь, латунь или пластик. Выбор материала зависит от условий эксплуатации и требований к долговечности и коррозионной стойкости.

В нашем ассортименте представлены скобы из полипропилена – термопластичный полимер, который обладает высокой прочностью и устойчивостью к воздействию влаги, химикатов и ультрафиолетовых лучей. Это делает скобы из полипропилена идеальным выбором для использования в условиях повышенной влажности или агрессивной среды.

Ниже будут приведены общие сведения по материалу.

Стальные скобы - наиболее прочный вариант, выдерживающий значительные механические нагрузки. Основной недостаток - подверженность коррозии в условиях повышенной влажности.

Нержавеющие скобы - оптимальное решение для наружного монтажа и помещений с высокой влажностью. Срок службы превышает 15 лет даже в агрессивных средах.

Пластиковые скобы - легкие и удобные в монтаже изделия из полипропилена или нейлона. Обладают диэлектрическими свойствами, устойчивы к ультрафиолету и химическим воздействиям.

Конструкция

Скобы имеют различные формы и размеры, что позволяет подобрать оптимальный вариант для конкретных задач. Они могут быть с винтовым креплением, пружинными или самозажимными, прямоугольной формы.

Электроустановочные скобы могут иметь различные формы, которые подбираются в зависимости от задач и условий монтажа.

Прямые скобы (серия СК-1) — это классический вариант, который используется для крепления кабелей и проводов на ровных поверхностях. Они могут быть с винтовым креплением или самозажимными.

Угловые скобы (серия СК-2) предназначены для монтажа кабелей на углах или в местах, где требуется изменить направление прокладки.

Скобы с крючками используются для подвешивания кабелей на вертикальных поверхностях или для создания подвесных систем.

Скобы-хомут — применяются для крепления кабелей к трубам, профилям и другим элементам. Они обеспечивают надёжное крепление и могут быть регулируемыми по размеру.

Скобы с зажимами оснащены специальными зажимами для быстрой и удобной фиксации кабелей без использования дополнительных инструментов.

Скобы-стойки используются для вертикального крепления кабелей на стенах или других поверхностях. Они могут быть регулируемыми по высоте.

Скобы с пружинным механизмом обеспечивают автоматическое крепление кабелей при нажатии на пружину. Они удобны в использовании и позволяют быстро монтировать кабели.

Нагрузка

Нагрузка на электроустановочные скобы зависит от их типа, конструкции и материала изготовления. При выборе скоб необходимо учитывать максимальный вес и ток, которые они могут выдержать, а также условия эксплуатации.

Для определения подходящей нагрузки следует обратиться к технической документации производителя или нормативным документам, таким как ГОСТ или ТУ. В этих документах указываются максимально допустимые значения нагрузки для каждого типа скоб.

Также важно учитывать рекомендации производителя по монтажу и эксплуатации скоб, чтобы обеспечить их надёжную работу и безопасность.

Технические характеристики:

Особенности монтажа

• Перед монтажом необходимо очистить поверхность от пыли, грязи и других загрязнений. Это обеспечит надёжное крепление скобы.
• Скобы следует устанавливать в местах, где кабели и провода будут надёжно зафиксированы и защищены от механических повреждений.
• В зависимости от типа скобы и поверхности, на которую она устанавливается, могут использоваться различные способы монтажа, такие как сверление и крепление на винты, клеевые составы или пружинные механизмы.
• После завершения монтажа необходимо проверить надёжность крепления скобы и убедиться, что кабели и провода надёжно зафиксированы.

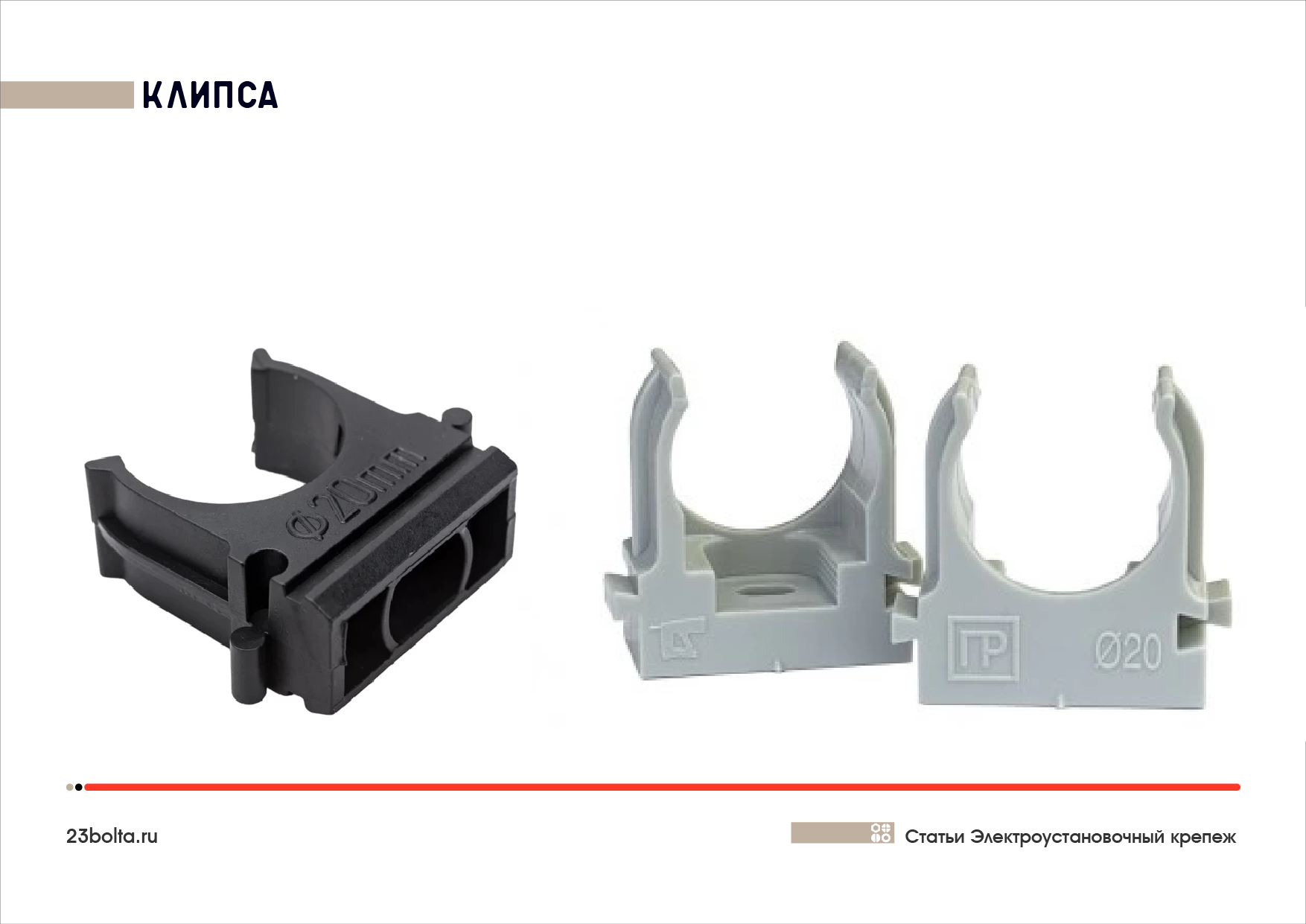

Клипсы

Клипса используется для фиксации и организации проводов и кабелей в электрических системах. Она обеспечивает надёжное крепление и защиту проводников, а также помогает поддерживать порядок и эстетичный вид при монтаже электропроводки.

Клипсы позволяют быстро и легко закрепить провода и кабели, что упрощает процесс монтажа и экономит время. Использование клипс помогает поддерживать порядок и чистоту в электрических системах, что особенно важно в помещениях с открытой проводкой. Крепеж обеспечивает надёжное крепление проводов, предотвращая их повреждение и износ. Некоторые модели позволяют регулировать положение проводов, что удобно при изменении конфигурации электрической системы.

Основные характеристики клипс

Материал

Клипсы могут быть изготовлены из различных материалов, таких как пластик, металл или их комбинации этих материалов. Выбор будет обусловлен условиями эксплуатации и требований к прочности и долговечности.

Форма и размер

Крепеж имеет разнообразные формы и размеры, чтобы соответствовать различным типам проводов и кабелей. Они могут быть предназначены для одножильных или многожильных проводников, а также для кабелей разного сечения.

Способ монтажа

Клипсы могут монтироваться на различные поверхности, такие как стены, потолки, профили и т. д. Некоторые модели имеют специальные крепления для быстрого и удобного монтажа.

Нагрузка

Максимальная нагрузка на клипсу зависит от её конструкции и материала. При выборе клипсы необходимо учитывать вес и количество проводов, которые будут на ней закреплены.

Электрическая прочность

Крепежное изделие должно обеспечивать надёжную изоляцию и защиту от короткого замыкания и других электрических неисправностей. Для определения электрической прочности клипсы проводятся специальные испытания, в ходе которых на клипсу подаётся высокое напряжение и измеряется ток утечки или наличие пробоя. Эти испытания позволяют определить максимальное напряжение, которое клипса может выдержать без повреждения.

Существуют стандарты и нормы, регулирующие электрическую прочность различных элементов электрических цепей, включая клипсы. Соблюдение этих стандартов обеспечивает совместимость и безопасность электрических систем.

Электрическая прочность клипсы имеет значение в различных областях, включая электронику, электротехнику, телекоммуникации и другие. В зависимости от области применения требования к электрической прочности могут различаться.

• Материал – ударопрочный пластик (ABS, PVC, PP).
• Цветовая гамма: белый, серый, черный (возможна окраска под заказ)
• Рабочий диапазон температур: от -25°С до +60°С
• Варианты крепления: саморезы, клейкая основа, клипсы-защелки

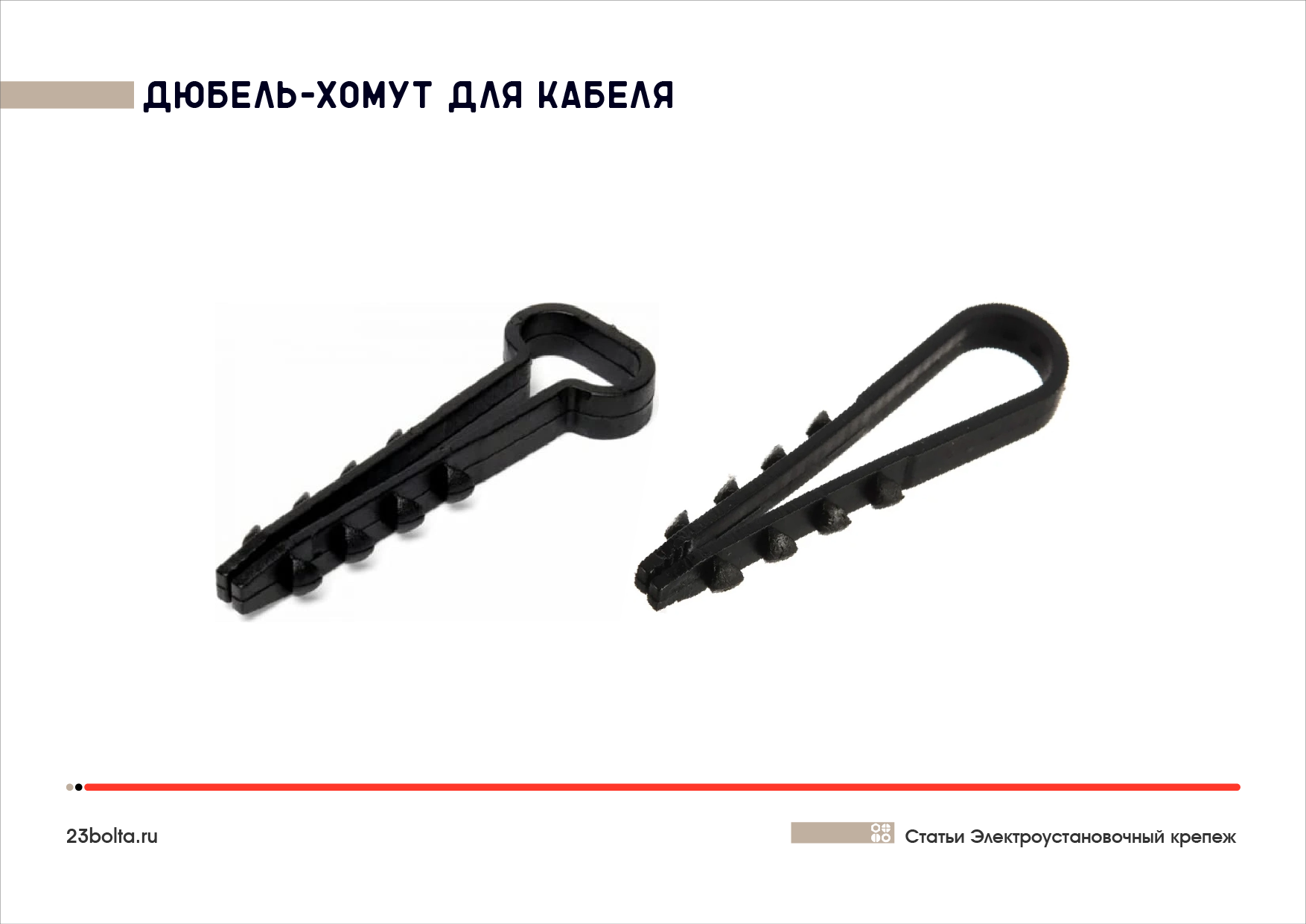

Дюбель-хомут

Дюбель-хомут объединяет в себе функции скобы и стяжки и используется для фиксации кабелей и проводов при монтаже под кирпич, бетонные блоки, потолочные перекрытия и фундамент. Дюбель выполнен в виде круглой скобы  с фиксирующими зубцами. Изготавливается из нейлона.

Такое крепление выгодно отличается тем, что заменяет несколько видов крепёжных элементов, что позволяет сократить расходы и время на установку. Монтировать дюбель-хомут можно при любой плюсовой температуре до 60 градусов, а использовать — в диапазоне от -40 до +80 градусов. Для монтажа не нужны специальные инструменты и дополнительные расходные материалы.

Преимущества крепежного изделия

• Монтаж без дополнительных инструментов, можно проводить монтаж ручным способом, не прилагая множественных усилий
• Возможность крепления к твердым основаниям – штукатурка, бетон, кирпич,
• Защиту кабеля от повреждений
• Устойчивость к вибрациям

Устанавливается в высверленный канал ручным методом без применения инструментов. Не требует использования хомутов-стяжек. Чрезмерное усилие при затяжке может деформировать хомут или повредить кабель, поэтому важно соблюдать рекомендации по затяжке: следите за тем, чтобы нагрузка на кабель распределялась равномерно по всей длине хомута. Это поможет избежать повреждения кабеля и обеспечит надёжное крепление. В зависимости от диаметра и материала кабеля могут потребоваться разные усилия затяжки.

Материал, из которого изготовлено изделие, — безгалогенный HF. Он не содержит вредных веществ, таких как хлор, бром, йод и астат, и не поддерживает горение. Конструкция дюбель-хомутов соответствует форме проводов, что позволяет надёжно фиксировать кабели.

• Материал: нейлон 6.6 с добавками
• Диапазон рабочих температур: -40°С...+120°С
• Размерный ряд: для кабелей Ø4-40 мм
• Несущая способность: до 3 кг на точку крепления

 Рекомендации по выбору

• Для промышленных объектов - стальные скобы
• Для жилых помещений - пластиковые клипсы
• Для наружного монтажа - дюбель-хомуты из нейлона
• Для временных решений - пружинные скобы

 Профессиональные советы по монтажу

• перфоратор со сверлом диаметром 6 мм;
• провод или кабель;
• молоток;
• дюбель-хомут для крепления плоского провода или кабеля.

Если необходимо проложить два кабеля, используйте двойной Т-образный дюбель и проделайте те же самые шаги.

• При креплении к бетону используйте дюбели на 20% длиннее толщины кабеля
• Шаг между точками крепления не должен превышать 50 см для горизонтальных участков
• На вертикальных участках уменьшайте шаг до 30 см
• Избегайте перетяжки крепежных элементов
• Для ответственных участков используйте двойной крепеж

Современный рынок электроустановочного крепежа предлагает решения для любых задач - от бытового ремонта до промышленного строительства. Правильный выбор крепежных элементов обеспечит не только надежную фиксацию кабелей, но и долговечность всей электропроводки.

Для профессионального подбора крепежа рекомендуем обратиться к специалистам компании 23 Болта, где представлен полный ассортимент сертифицированной продукции с гарантией качества.
