Как правильно сделать отверстие под конфирмат

Конфирмат — мебельный винт с крупной резьбой, которым соединяют стенки шкафов, полки и другие элементы из ЛДСП. Его также называют евровинтом. Чтобы крепёж стянул заготовки без трещин, под него заранее готовят ступенчатое отверстие.

Как устроено отверстие?

У соединения три рабочих участка. В наружной панели расположено проходное отверстие под гладкую шейку. В торце соседней детали — узкое отверстие, где резьба удерживает винт. Снаружи снимают фаску под потайную головку: она должна сесть заподлицо с поверхностью.

Если отверстие одинаково узкое по всей длине, крепёж может зацепить обе панели и оставить щель между ними. Если расширить участок под резьбу, удержание ослабнет. Поэтому форму посадочного места выбирают под конкретный конфирмат, а проходную часть не продолжают в соседнюю заготовку.

Каким сверлом сверлить под конфирмат

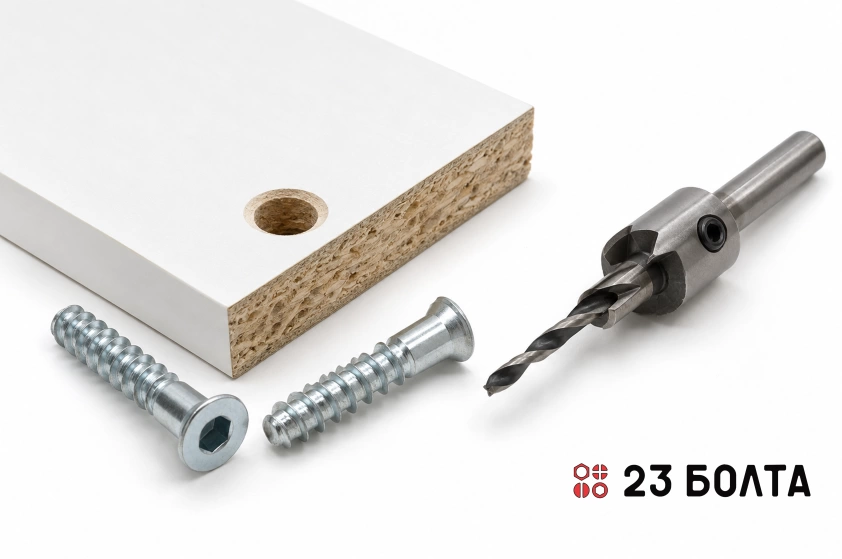

Для повторяющихся соединений удобно специальное ступенчатое сверло. Узкая часть формирует канал под резьбу, широкая — проход под шейку, а зенковка снимает фаску. Перед работой проверьте её маркировку и совместимость с крепежом.

Второй способ — последовательно использовать обычные свёрла и отдельную зенковку. Сначала выполняют узкое отверстие, затем расширяют проход только в наружной панели. Этот вариант подходит для разовой сборки. Коническое ступенчатое сверло для листового металла здесь не заменяет профильную оснастку.

Для сверления подготовьте угольник, карандаш, струбцины, ограничитель и подкладку из обрезка плиты. Кондуктор с подходящей втулкой помогает удерживать направление. Проверьте, свободно ли через неё проходит рабочая часть: толстая ступень не должна упираться во втулку. Тупой инструмент замените: он рвёт покрытие.

Размеры отверстий под конфирмат

Размер подбирают по чертежу крепежа. Например, для конфирмата с шейкой 7 мм в каталоге Häfele указаны следующие диаметры. Они относятся к соответствующей системе этого производителя. Для другой марки сверяйте геометрию отдельно.

Источник значений — каталог оснастки Häfele. Размер фаски проверяют по фактической головке: лишнее углубление ослабляет поверхность. Для пробного соединения возьмите обрезки того же материала. Убедитесь, что стык закрывается, а покрытие вокруг посадки остаётся целым.

Глубина отверстия зависит от длины крепежа и толщины первой панели. Рассмотрим расчёт: винт длиной 50 мм проходит через стенку 16 мм и входит в торец на 34 мм. Если для пробы заложить запас 3 мм, получим 37 мм от стыка или 53 мм от наружной поверхности. Это пример настройки, а не общее правило: учитывайте форму острия, заточку инструмента и запас материала до противоположного края.

Отдельно задают положение оси. При соединении вровень с краем её отступ равен половине толщины ответной плиты: 16 ÷ 2 = 8 мм. Для толщины 18 мм расчёт даст 9 мм. Разметка должна опираться на фактическую толщину заготовки; положение креплений вдоль стыка берут из проекта мебели.

Как правильно устанавливать конфирмат?

Перед установкой проверьте отверстие на обрезках и подберите биту точно под шлиц. Винт должен заходить соосно, без бокового усилия. Начните затяжку на малой скорости, а окончательный прижим контролируйте вручную. Головка опирается на фаску и не продавливает облицовку.

Не пытайтесь притянуть перекос крепежом. Сначала совместите плоскости и закрепите узел, затем подтягивайте винт. Если сопротивление резко выросло раньше посадки головки, остановитесь и проверьте стружку, глубину и диаметры. Продолжение затяжки может сорвать резьбу в плите или расколоть край.

Порядок сверления и сборки

Для начала подпишите заготовки и отметьте лицевые стороны. Работайте на устойчивом основании; глаза защитите от стружки. Убедитесь, что струбцины обеспечивают должный прижим: элементы не сдвигаются рукой. Ударный режим дрели отключите.

Перенесите оси с чертежа. Проверьте размер от базового края на обеих заготовках, затем наметьте центры без глубоких вмятин.

Соберите узел под прямым углом. Подложите под губки зажимов обрезки, чтобы сохранить ровный край и не повредить декор.

Настройте ограничитель. При совместной обработке глубину отсчитывают от наружной поверхности; при раздельной — от входа в каждую панель.

Выполните сверление по общей оси. Просверливать обе заготовки за один установ удобно после их фиксации. Подавайте инструмент плавно, периодически выводите его для удаления стружки.

Проверьте отверстие и снимите фаску. При использовании отдельных свёрл расширьте проходную часть, не затрагивая канал в торце. При выходе насквозь уменьшите нажим и прижмите подкладку с обратной стороны.

Очистите отверстие, вставьте конфирмат и стяните узел. Проверьте угольником положение стенок. Закройте головку заглушкой после контроля стыка.

При раздельном сверлении переносите отметки от одной базы, например от передних кромок. Не переворачивайте шаблон произвольно, иначе отверстия окажутся зеркально смещены. Прежде чем делать всю серию, проверьте одну пару. Такая сборка покажет погрешность до обработки остальных заготовок.

Частые ошибки при работе с конфирматами

Слишком широкое отверстие под резьбу. Крепёж прокручивается, а стык остаётся подвижным; усиленная затяжка уже не поможет.

Наклон инструмента. Отверстие уходит к поверхности и может выйти сквозь облицовку. Проверьте направляющую и фиксацию.

Малый запас по глубине. Конец упирается в дно раньше, чем головка прижмёт стенку. Необходимо очистить отверстие и сверить настройку упора.

Сверление без подкладки на выходе. Ламинат скалывается; малярная лента не заменяет жёсткую опору снизу.

Попытка сместить готовое отверстие боковым нажимом. Круглая посадка становится овальной, и соединение теряет точность.

Чрезмерная затяжка. Резьба разрушает рыхлую плиту. Если винт перестал держать, восстановите узел подходящим ремонтным способом или замените повреждённый элемент.

Правильный подбор оснастки и проба на обрезке помогают собрать мебель без щелей и сколов. Купить конфирматы, винты и болты для вашего проекта можно в интернет-магазине 23Болта. Перед заказом сопоставьте длину, диаметр и форму головки с чертежом соединения.
